装载机打夯锤（又称“液压冲击夯”、“强夯锤”）是一种高效、灵活、精准的土体压实与补强设备。它弥补了传统压路机在台背、边坡、狭窄区域压实不足的缺陷，尤其擅长解决桥头跳车、新旧路基结合部沉降等难题。本文将详细解析其核心工作原理、关键施工步骤及质量控制要点。
一、 设备核心构成与工作原理
核心构成：
夯锤： 核心工作部件，通常为圆柱形或方柱形高强度合金钢，重量在1-5吨不等（常见3吨、4吨、5吨）。
夯板： 安装在夯锤底部，直接接触地面的耐磨钢板，形状多为圆形或方形，面积通常为0.2-0.4平方米。
液压提升与释放系统：

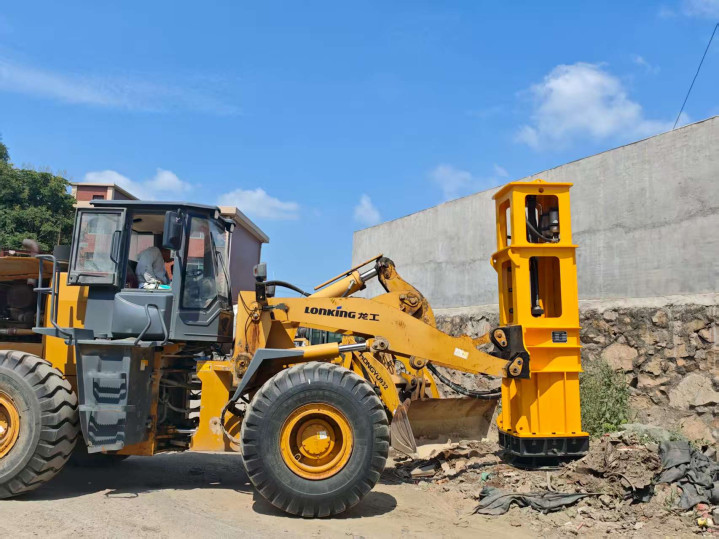

装载机打夯锤
提升油缸： 提供强大动力，将夯锤快速提升至预定高度（通常0.3-1.5米可调）。
蓄能器： 储存液压能，保证快速、平稳的提升动作，并在释放时提供辅助能量。
快速释放阀： 精确控制夯锤的自由落体。
缓冲减震系统： 安装在夯锤与机架之间（如聚氨酯缓冲垫、液压缓冲器），吸收冲击反力，保护主机和操作手。
控制系统：
PLC控制器： 核心大脑，控制提升高度、打击频率、工作模式（手动/自动）。
操作面板/遥控器： 人机交互界面，设定参数、启停设备。
计数与记录装置： 自动记录每个夯点的夯击次数。

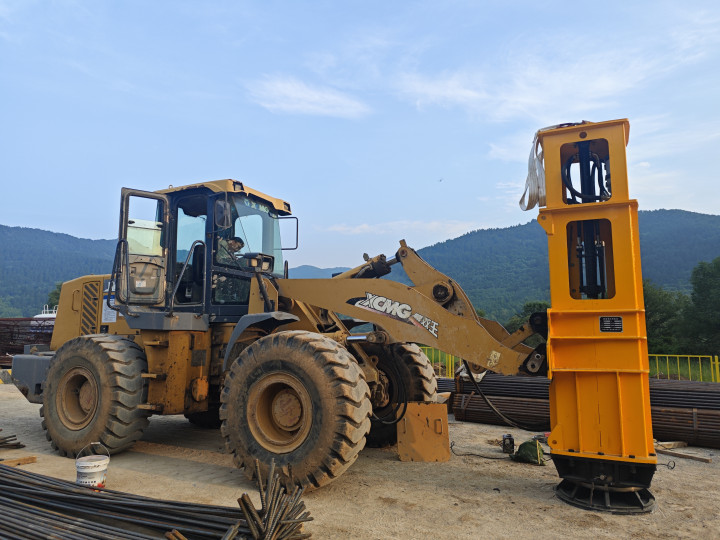

装载机打夯锤
承载主机： 通常为挖掘机或装载机（需满足吨位和液压流量要求），提供移动平台、液压动力源和稳定性支撑。
快速连接架： 实现夯实机与主机工作臂的快速、可靠连接。
核心工作原理 - “高频低幅”冲击压实：
提升蓄能： 液压系统驱动提升油缸，将夯锤提升至设定高度（H），夯锤获得重力势能（Ep = m*g*H）。
自由落体释放： 快速释放阀瞬间打开，夯锤在重力作用下自由下落。
冲击做功： 夯锤加速下落，势能转化为动能（Ek = 1/2*m*v²）。夯锤底部的夯板以极高的速度（可达7-12 m/s）猛烈撞击地面。
能量传递与压实： 巨大的冲击动能瞬间作用于土体，产生强烈的冲击波和应力波。这些波向深层土体传播，克服土颗粒间的摩擦力和粘聚力，迫使土颗粒克服内阻力发生位移、重新排列、挤密，孔隙减小，土体密度显著增加。

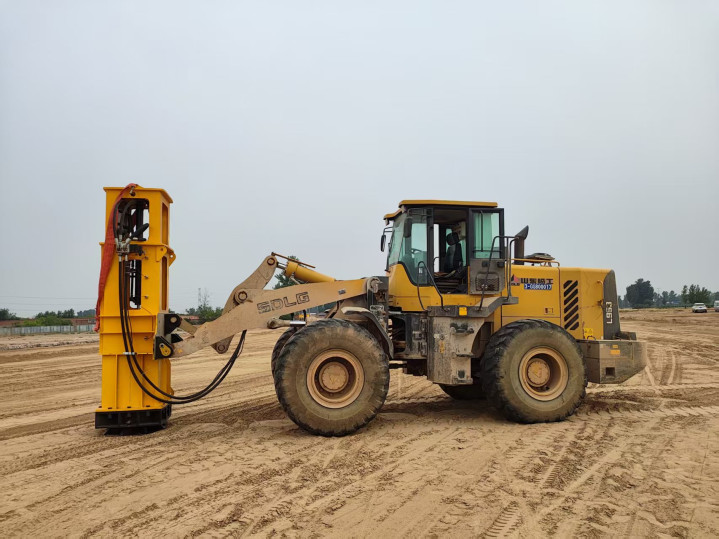

装载机打夯锤
缓冲复位： 冲击完成后，缓冲系统吸收大部分反冲力，设备复位，准备下一次夯击。
高频重复： 在PLC控制下，设备以较高的频率（通常30-80次/分钟）重复上述“提升-释放-冲击”过程，对同一夯点进行多次连续夯击，实现深度、均匀的压实效果。
二、 核心施工步骤详解
装载机打夯锤的施工是一个系统化、精细化过程，需严格控制每一步：
施工前准备：
场地勘察与试验段：
明确夯实区域（如台背回填范围、新旧路基结合部、涵侧、挡墙背、高填方补强区等）。
了解填料类型、粒径、分层厚度、含水量、原始压实度等。
设置试验段： 这是至关重要的环节。通过试验段确定：
最佳夯击能级： 根据目标压实深度和填料特性，选择夯锤重量和提升高度组合（冲击能 E = m*g*H）。
最佳单点夯击次数： 达到目标压实度所需的连续夯击次数（通常3-15次）。
有效影响深度与范围： 验证设计预期（通常1.0-2.0米），确定合理的夯点间距（通常1.0-1.5倍夯板直径/边长）。
沉降控制标准： 确定最后几击（如最后两击）的平均沉降量控制值（如≤5mm或≤10mm）。
填料适应性验证： 确认填料含水量是否在最优范围（通常略低于最优含水量1-2%效果更佳）。
设备检查与标定：
检查夯锤、夯板、缓冲系统、液压管路、连接件有无损伤或松动。
检查液压油位、油质，确保液压系统清洁。

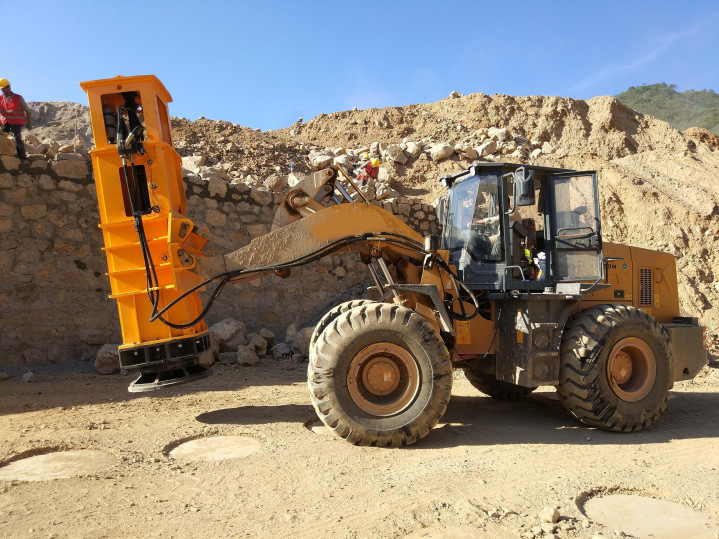

装载机打夯锤
标定提升高度传感器（如有）和夯击计数装置。
确认主机（挖机/装载机）工作性能良好，液压流量和压力满足要求。
场地准备：
清理夯实区域表面浮土、杂物、积水。
按设计要求完成填筑分层（每层松铺厚度通常≤1.0米，经夯实后压缩明显），并用平地机整平。
严格控制填料含水量： 这是成功的关键！过高易导致“弹簧土”或侧向挤出；过低则难以压实。按试验结果调整。
测量放样：精确布设夯点位置，用白灰或木桩清晰标记。通常采用梅花形或正方形布点。
正式夯实施工步骤：
设备就位： 操作主机将夯实机移动至第一个夯点正上方。调整主机姿态，确保机身稳定、夯实机锤头垂直对准夯点中心。
夯板对位： 将夯板平稳、紧密地放置在地面上，确保夯板底面完全接触地表，无倾斜或悬空。
设定参数： 在操作面板或遥控器上输入/确认预设参数：提升高度 (H) 和 单点夯击次数 (N)。
启动自动夯实：
装载机打夯锤
选择自动工作模式。
启动设备，PLC控制夯实机自动完成设定次数(N)的连续夯击循环（提升-释放-冲击-缓冲）。
夯击过程中，操作手需密切观察：
设备运行是否平稳（有无异常振动、异响）。
夯板是否始终与地面良好接触（避免夯板“跳起”造成能量损失和安全隐患）。
夯坑周围土体是否有异常隆起、侧向挤出或“弹簧”现象。
沉降观测与记录：
在夯点旁设置沉降观测标杆或使用自动测量装置（部分先进设备集成）。
记录最后几击（尤其最后两击）的沉降量。
计算最后两击的平均沉降量（Δs）。
判断停夯标准：
装载机打夯锤
当夯击次数达到预设值（N）且 最后两击平均沉降量（Δs）小于或等于 试验段确定的标准（如≤5mm）时，认为该夯点合格，停止夯击。
若达到预设次数但沉降量仍超标，需报告技术负责人，分析原因（如含水量过高、下有空洞等），根据指令决定是否增加夯击次数或采取其他措施。
移机至下一夯点： 完成当前夯点并合格后，操作主机将夯实机移至下一个标记好的夯点，重复步骤1-6。
搭接处理： 相邻夯点之间需保证一定的能量搭接覆盖，通常夯点中心距为夯板直径的1.0-1.5倍，确保整个夯实区域均匀受压，无遗漏。
表层处理：
高速液压夯实后，夯坑周围表层土体可能略有松动。
在完成一片区域的所有夯点后，需用推土机或平地机将夯坑推平，并将周围松土整平。
必须用重型振动压路机（如18-25吨）对整平后的区域进行全面静压和振动碾压（通常静压1遍+弱振1-2遍+强振2-3遍），以消除表层松散层，提高整体平整度和表层密实度，形成良好工作面。
质量检测：
过程控制： 主要依赖沉降量观测（最后两击平均沉降量Δs ≤ 控制标准）。
装载机打夯锤
完工检测：
压实度检测： 采用灌砂法、环刀法（表层）或核子密度仪进行压实度抽检，需满足设计要求。
承载力检测： 对重要区域（如台背）进行承载板试验（Ev2, Evd）或轻型动力触探（N10）等，检测地基系数或承载力。
均匀性检查： 观察整体表面有无明显差异沉降迹象。
三、 关键工作详情与注意事项
能量选择与沉降控制：
冲击能级 (E = m*g*H)： 是核心参数。根据目标深度（浅层调平补强用低能级/小落距；深层压实用高能级/大落距）和填料特性选择。必须通过试验段确定。
沉降控制： “最后两击平均沉降量≤控制值”是停夯的主要判据，比单纯控制遍数更科学。需严格记录并执行。
“三垂一直”原则：
锤身垂直： 确保夯锤下落轨迹垂直，能量无偏载损失。
夯板对正： 锤头（夯板）中心必须对准夯点标记中心。
夯板底面水平： 保证夯板与地面完全接触，避免倾斜导致能量分散或设备损坏。
主机稳定： 主机（挖机/装载机）必须停稳，支腿（如有）支撑可靠，避免在夯击过程中移动或晃动。这是安全高效施工的基础！
填料与含水量：
适用填料： 砂土、砾石土、碎石土、土石混填、低液限粘土等。含大块石比例不宜过高，粒径不宜超过分层厚度的2/3。
含水量： 极其敏感！ 最佳范围为略低于最优含水量（OWC）1-3%。过高极易导致“橡皮土”；过低则压实困难。施工前必须检测调整。
安全操作要点：
装载机打夯锤
划定危险区： 以夯点为中心，半径至少20米范围内为危险区，设置警戒线/标志，严禁非操作人员进入。特别是夯板前方和侧方，可能飞溅碎石。
人员防护： 操作手及附近人员必须佩戴安全帽、护目镜（防飞溅）、听力保护装置（噪音大）。
设备检查： 每日作业前检查关键部件（连接销轴、缓冲垫、液压管路、夯板固定螺栓）。
稳定操作： 夯击时主机必须停稳，严禁在夯实过程中移动主机。
异常处理： 发现异常振动、异响、漏油、夯板倾斜或土体严重挤出/隆起，立即停机检查。
避让构造物： 靠近结构物（桥台、涵洞、挡墙、管线）施工时，严格遵守设计安全距离（通常≥1米），并采用小能级（低落距）、少遍数方式，加强变形监测。必要时咨询设计单位。
效率与经济性：
相比传统人工夯实或小型设备，效率大幅提升。
精准点夯，避免无效压实，减少设备损耗和油耗。
有效解决传统难题（桥头跳车），减少后期维修成本，长期经济效益显著。
总结：
装载机打夯锤凭借其“高频低幅、能量可控、作用深层”的特点，已成为现代路基工程，特别是关键部位精细化压实的利器。其施工成功的关键在于：
严谨的试验段确定核心参数（能级、次数、沉降标准、间距）。
严格执行“三垂一直”操作规范。
装载机打夯锤
精准控制填料含水量。
以“最后两击沉降量”为核心过程控制指标。
夯后及时整平并进行有效的表层补压。
始终将安全放在首位，特别是人员防护和避让构造物。
熟练掌握其施工步骤和工作原理，能显著提升路基工程的质量均匀性、解决沉降差异难题，为道路的长期稳定性和行车舒适性奠定坚实基础。施工中务必以设备制造商的操作手册和设计要求为最高准则。
